Простой фуговальный станок своими руками

Ранее уже было рассмотрено устройство более сложного фуговального станка. Теперь же рассмотрим самый простой фуговальник который можно сделать своими руками для мастерской. Рама сварная из уголка четверки, двигатель1.5кВт, вал придется опять заказать у токаря.

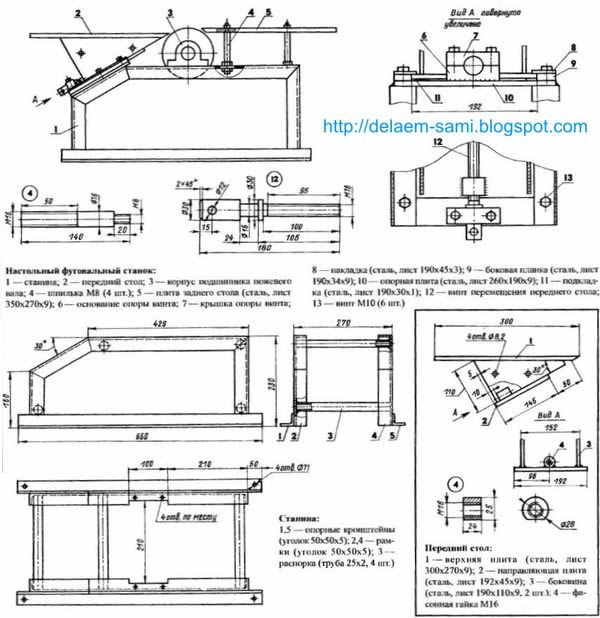

    Чертеж самодельного простого фуговального станка (нажмите для увеличения)
Так как центр тяжести получается высоко, рекомендую снизу установить противовес или крепление к полу. Теперь вы знаете как сделать простой фуговальный станок своими руками, без лишних хлопот и так называемых "наворотов".
